本文对减速机装配图的设计做两点说明。

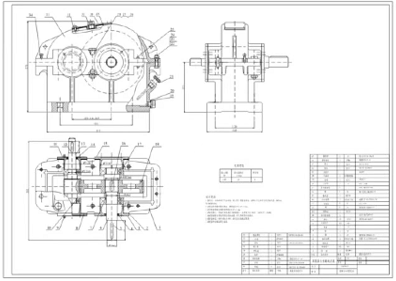

表达机器（或部件）的图样称为装配图。在进行设计、装配、调整、检验、安装、使用和维修时都需要装配图，它是设计部门提交给生产部门的重要技术文件。在设计（或测绘）减速机时，首先要绘制装配图，然后再拆画零件图。减速机装配图要反映出设计者的意图，表达出减速机（或部件）的工作原理、性能要求、零件间的装配关系和零件的主要结构形状，以及在装配、检验、安装时所需要的尺寸数据和技术要求。

一.减速机装配图的内容

减速机装配图一般包括以下4项内容。

（1）一组图形：用一组图形完整清晰地表达减速机或部件的工作原理、各零件间的装配关系（包括配合关系、连接关系、相对位置及传动关系）和主要零件的结构形状。

（2）几种尺寸：根据由装配图拆画零件图以及装配、检验、安装、使用机器的需要，在装配图中必须标注反映减速机（或部件）的性能、规格、安装情况、部件或零件间的相对位置、配合要求和减速机的总体大小尺寸。

（3）技术要求：用文字或符号注写出减速机（或部件）的质量、装配、检验、使用等方面的要求。

（4）标题栏、编号和明细表：根据生产组织和管理工作的需要，按一定的格式，将零部件进行编号，并填写明细表和标题栏。

二.减速机（或部件）的装配表达方法

1.减速机装配图规定画法

（1）剖面线的画法

在减速机装配图中，两个相邻金属零件的剖面线应画成倾斜方向相反或间隔不同，但同一零件在各剖视图和断面图中的剖面线倾斜方向和间隔均应一致。对于视图上两轮廓线间的距离不大于2mm的剖面区域，其剖面符号用涂黑表示，例如垫片的剖面表示。

（2）标准件及实心件的表达方法

在减速机装配图中，对于标准件及轴、连杆、球、杆件等实心零件，若按纵向剖切且剖切平面通过其对称平面或轴线时，这些零件按不剖绘制。如果需要特别表明这些零件上的结构，如凹槽、键槽、销孔等，则可采用局部剖视表示。

（3）零件接触面与配合面的画法

 在减速机装配图中，两个零件的接触表面和配合表面只画一条线，而不接触的表面或非配合表面之间则应画成两条线分别表示它们的轮廓。

2. 减速机装配图特殊画法

（1）拆卸画法 当减速机或部件上的某些零件在某一视图中遮住了其他需要表达的部分时，可假想沿零件的结合面剖切或假想将某些零件拆卸后再画出该视图。当采用沿零件的接合面剖切时，零件上的接合面不画剖面线，也可以不加标注。

（2）单个零件的表达方法 当某个零件需要表达的结构形状在装配图中尚未表达清楚时，允许单独画出该零件的某个视图（或剖视图、断面图），并按向视图（或剖视图、断面图）的标注方法进行标注。

（3）夸大画法 对于某些薄垫片、较小间隙、较小锥度等，按其实际尺寸画出不能表达清楚时，允许将尺寸适当加大后画出。

（4）假想投影画法 1　对于有一定活动范围的运动零件，一般画出它们的一个极限位置，另一个极限位置可用双点划线画出。 2　用双点划线还可以画出与部件有安装、连接关系的其他零部件的假想投影。

3. 减速机装配图简化画法

（1）对于装配图中若干相同的零件组，如螺纹紧固件等，可仅详细地画出一组或几组，其余只需用点划线表示其装配位置即可。

（2）对于零件的工艺结构，如小圆角、倒角、退刀槽等，可允许省略不画。

（3）当剖切平面通过某些部件的对称中心线或轴线时，该部件可按不剖绘制，只画其外形即可。

以上是关于减速机装配图的两点说明，如果您还想了解有关于减速机装配图更多的内容，请咨询沧州迪赛减速机械官网客服。
