由装配图主视图拆画减速机箱盖零件主视图
编辑 :

沧州迪赛减速机械有限公司

时间 : 2022-02-21 17:05 浏览量 : 65

减速机箱盖与减速机箱体一起构成变速箱的基本结构,其主要作用是封闭整个变速箱,使里面的齿轮形成闭式传动,以免外部的灰尘等污染物进入箱体内部,从而影响齿轮传动性能。本文讲述由减速机装配图拆画减速机箱盖零件图的思路和方法之一,由技术装配图主视图拆画减速机箱盖零件主视图。

由装配图主视图拆画减速机箱盖零件主视图 1. 从装配图主视图区分离出箱盖主视图轮廓

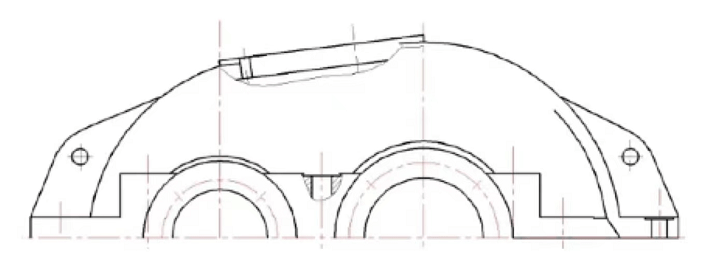

 从装配图主视图中分离出箱盖的主视图轮廓,如图9-27所示。这是一幅不完整的图形,需根据零件的作用及装配关系补全所缺的轮廓线。

怎么从减速机装配图中分离出箱盖

 图9-27 从装配图中分离出箱盖的主视图

由装配图主视图拆画减速机箱盖零件主视图2. 补画轴承旁、箱座与箱盖连接螺栓通孔

单击“绘图”工具栏中的“直线”按钮,连接所缺的线段,并且绘制完整的螺栓孔,然后单击“绘图”工具栏中的“样条曲线”按钮,在螺栓通孔旁边绘制曲线构成剖切平面,最后单击“绘图”工具栏中的“图案填充”按钮,绘制剖面线,如图9-28所示。

怎么画减速机箱盖的螺栓通孔

  图9-28 补画螺栓通孔

由装配图主视图拆画减速机箱盖零件主视图>3. 补画视孔盖部分

(1)单击“绘图”工具栏中的“直线”按钮,连接所缺的线段,并且绘制起盖螺钉的螺纹孔。

(2)单击“修改”工具栏中的“偏移”按钮,将箱盖外壁向内偏移8mm得到箱盖的内壁。

(3)单击“绘图”工具栏中的“样条曲线”按钮,重新绘制曲线构成剖切平面。

(4)单击“绘图”工具栏中的“图案填充”按钮,绘制剖面线。

(5)将未剖切部分箱盖内壁转换到“点划线”图层,单击“修改”工具栏中的“修剪”按钮和“删除”按钮,修剪、删除掉多余的线段,效果如图9-29所示。

怎么画减速机箱盖孔盖

 图9-29 补画视孔盖

由装配图主视图拆画减速机箱盖零件主视图4. 补画其他部分

(1)将“轮廓线”图层置为当前图层,单击“绘图”工具栏中的“圆”按钮,绘制与轴承端盖连接螺钉配合的螺纹孔,效果如图9-30所示。

怎么减速机箱盖螺纹孔

 图9-30 绘制螺纹孔

(2)单击“修改”工具栏中的“偏移”按钮,绘制销孔,然后单击“修改”工具栏中的“删除”按钮,删除掉多余的线段。

(3)单击“修改”工具栏中的“偏移”按钮,将箱盖中间孔绘制倒角线,向上偏移1.8,效果如图9-31所示。

怎么画减速机箱盖的偏移倒角线

图9-31 偏移倒角线


(4)单击“修改”工具栏中的“修剪”按钮,将镜像后的吊钩中的多余线段进行修剪,效果如图9-32所示。

怎么画减速机箱盖的吊钩

图9-32 修改吊钩

以上是沧州迪赛减速机械介绍的有关于由装配图主视图拆画减速机箱盖零件主视图,如果您想了解更多有关于由装配图主视图拆画减速机箱盖零件主视图的内容,请咨询沧州迪赛减速机械官网客服。
