本文介绍有 减速机装配图拆画减速机箱盖零件图的方法二,由减速机装配图俯视图拆画减速机箱盖零件俯视图

拆画减速机箱盖零件俯视图步骤一：从装配图俯视图区分离出减速机箱盖俯视图轮廓

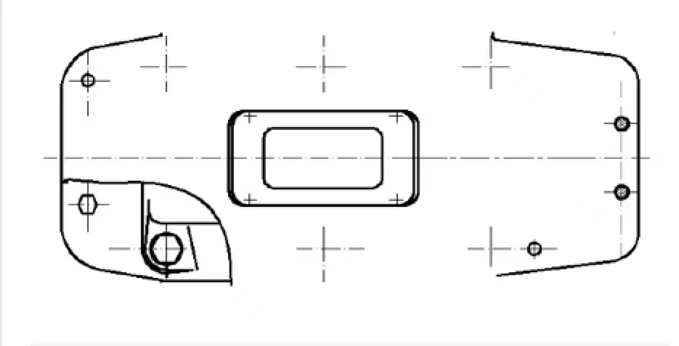

从减速机装配图俯视图中分离出减速机箱盖的俯视图轮廓，如图9-33所示。这也是一幅不完整的图形，因此要根据此零件的作用及装配关系补全所缺的轮廓线。

图9-33　从减速机装配图中分离出减速机箱盖的俯视图

拆画减速机箱盖零件俯视图步骤二：补画视孔盖部分

（1）单击“绘图”工具栏中的“直线”按钮，由主视图向俯视图引出定位线，如图9-34所示。

图9-34　绘制定位线

（2）单击“修改”工具栏中的“偏移”按钮，将图9-33中的水平中心线分别向上、下偏移，偏移距离为31mm。

（3）单击“修改”工具栏中的“修剪”按钮，修剪掉偏移后的直线，然后单击“修改”工具栏中的“圆角”按钮，对相应部分进行圆角，并将相应的线段转换到“轮廓线”图层，效果如图9-35所示。

 图9-35　绘制视孔盖

拆画减速机箱盖零件俯视图步骤三：补画俯视图其他部分

（1）单击“修改”工具栏中的“删除”按钮，删除掉多余的线段；然后单击“修改”工具栏中的“偏移”按钮，将水平中心线向上、下偏移5mm、41mm；最后单击“绘图”工具栏中的“直线”按钮，由主视图绘制定位线，效果如图9-36所示。

 图9-36　绘制定位线

（2）单击“修改”工具栏中的“修剪”按钮，修剪掉多余的直线；然后单击“修改”工具栏中的“圆角”按钮，对相应部分进行圆角，圆角半径为8；最后将相应的线段转换到“轮廓线”图层，效果如图9-37所示。

  图9-37　修剪图形

（3）单击“修改”工具栏中的“删除”按钮，删除掉多余的线段；然后单击“绘图”工具栏中的“圆”按钮，以垂直相交的直线的交点为圆心，绘制半径为5和10的两个圆，完成螺栓通孔的绘制；最后单击“修改”工具栏中的“复制”按钮，将螺栓通孔复制到其他位置，效果如图9-38所示。

图9-38　绘制螺栓通孔

（4）单击“绘图”工具栏中的“直线”按钮，补全箱体顶面轮廓线和中间膛轮廓线，然后单击“修改”工具栏中的“偏移”按钮，再单击“绘图”工具栏中的“圆弧”按钮，补画其他的图形。最终效果如图9-39所示。

图9-39　减速机箱盖俯视图

以上是沧州迪赛减速机械为大家介绍的画减速机箱盖零件俯视图的方法，如果您想了解更多有关于减速机箱盖零件的内容请咨询沧州迪赛减速机械官网客服。
