蜗杆减速机设计要点
编辑 :

河北减速机厂家

时间 : 2022-02-23 08:59 浏览量 : 161

本文为大家讲述蜗杆减速机的设计要点。

蜗杆减速机装配草图的设计方法和步骤与齿轮减速器基本相同。由于蜗杆与蜗轮的轴线是空间交错的,因此画装配草图时需同时绘制主视图和侧视图,以表达出蜗杆轴和蜗轮轴的结构。

蜗杆减速机有蜗杆上置式和蜗杆下置式两种布置方式,一般由蜗杆的圆周速度确定,当蜗杆圆周速度小于4m/s时,通常蜗杆布置在蜗轮的下方(称为蜗杆下置式),这时蜗杆轴承靠油池中的润滑油润滑,比较方便。当蜗杆圆周速度大于或等于4m/s时,为减小搅油损失,常将蜗杆置于蜗轮的上方(称为蜗杆上置式),此时蜗杆轴承润滑较为不便。因此,为了方便润滑,一般限制蜗杆减速机电动机转速以保证蜗杆下置。

布置方式确定后,先在主视图、侧视图上画出蜗杆、蜗轮中心线,按计算所得的传动件尺寸数据画出蜗杆和蜗轮的轮廓,再按表4-1推荐的Δ1和δ1、δ值,在主视图和侧视图上根据蜗轮外圆尺寸de2确定机体内壁和外壁位置,如图4.28所示。

蜗杆减速机怎么设计


图4.28 蜗杆减速机机体内壁线的位置

为了提高蜗杆刚度,蜗杆轴应尽量缩短支点距离。因此,蜗杆轴承座常伸到机体内。为了减少加工面,一般在主视图上把蜗杆轴承座外设计成凸台,即伸出5~10mm,然后定出蜗杆轴承外端面位置,如图4.28所示。内伸轴承座的外径一般与轴承座凸缘外径D2相同(D2值按表4-1确定)。设计时应使轴承座内伸端与蜗轮外圆之间保持适当间隙Δ1。为使轴承座尽量内伸,可将轴承座内伸端沿蜗轮外圆制成斜面,并使斜面端部保持一定厚度,一般取其厚度约为0.4倍的内伸轴承座壁厚,即可确定轴承座内端面位置,如图4.28所示。为提高轴承座刚度,在内伸端的下面还应加支承肋,如图4.29所示。

蜗杆轴承座怎么设计

图4.29 蜗杆轴承座

蜗杆轴上轴承的固定方式,应根据蜗杆轴的长短、轴向力的大小及转速高低来确定。若蜗杆轴较短(支点距离小于300mm),可用两个支点固定的结构,如图4.30所示;若蜗杆轴较长且温升又较大时,轴热膨胀量大,如采用两端固定结构,则轴承将承受较大附加轴向力,使轴承运转不灵活,甚至卡死压坏。这时常用一端固定一端游动的支承结构,如图4.31所示。固定端一般选在非外伸端,并常用套杯结构,以便固定轴承。为了便于加工,两个轴承座孔常取同样的直径。游动端也可用套杯结构或选取轴承外径与座孔直径相同的轴承,如图4.31(a)所示。当采用角接触球轴承作为固定端时,必须在两轴承之间加一套圈,如图4.31(b)所示,以避免调整轴承间隙时外圈接触。


  图4.30 两端固定的支承结构

 按蜗杆轴承座尺寸确定箱体宽度及蜗轮轴承座位置时,根据初选的蜗杆轴上轴承,可确定蜗杆轴承座凸缘外径,如图4.28所示,通常取蜗杆减速机机体宽度等于蜗杆轴承座凸缘外径,即L1=D2,由此可确定蜗杆减速机机体宽度方向的外壁和内壁线位置,再确定蜗轮轴承座宽度l2,即可确定蜗轮轴承座外端面位置。由机体内壁间距L2可确定蜗轮轮毂宽度,进而确定蜗轮安装处轴径,即可进行蜗轮结构设计。有时为了缩小蜗轮轴支点距离以提高轴的支承刚度,机体内壁间距L2也可以略小于D2。

蜗杆减速机草图设计第一阶段,如图4.32所示。

蜗杆减速机怎么设计

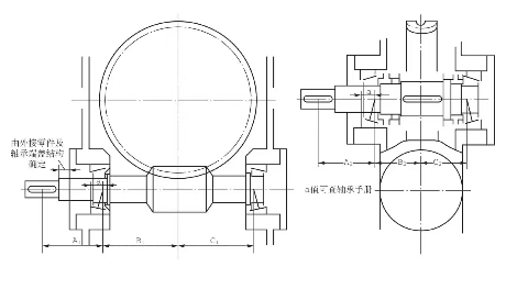

图4.31 一端固定一端游动的支承结构

蜗杆减速机怎么设计

  图4.32 蜗杆减速机草图设计第一阶段

以上是蜗杆减速机的设计方法,如果您还想了解更多有关于蜗杆减速机的设计方法,请咨询沧州迪赛减速机械官网客服。
