减速机配件——滚动轴承
编辑 :

沧州迪赛减速机械有限公司

时间 : 2022-05-10 15:32 浏览量 : 41

本文讲述有关于减速机配件——滚动轴承的内容。

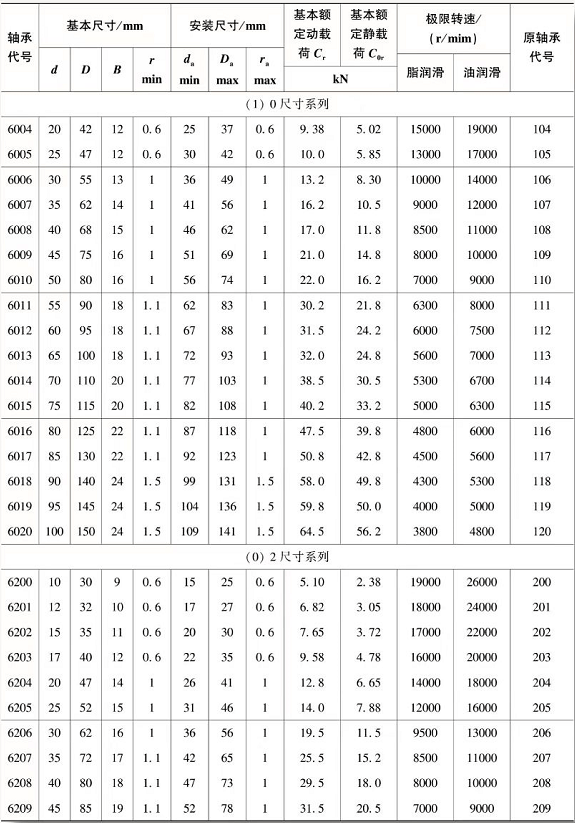

表11-1 深沟球轴承(GB/T 276—2013)


减速机的配件有什么

减速机的滚动轴承是什么尺寸

减速机滚动轴承的尺寸是什么

滚动轴承的基本尺寸是什么


注:① 表中Cr值适用于轴承为真空脱气轴承钢材料。如为普通电炉钢,Cr值降低;如为真空重熔或电渣重熔轴承钢,Cr值提高。

 ② rmin为r的单向最小倒角尺寸;ramax为ra的单向最大倒角尺寸。

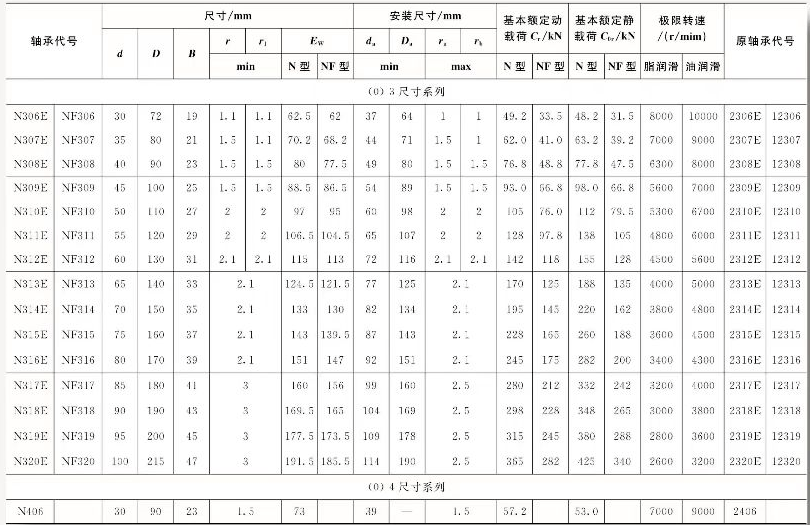

表11-2 圆柱滚子辅承(GB/T283-2007)

减速机的配件有什么尺寸


减速机轴承有什么尺寸

滚动轴承有什么尺寸

滚动轴承的尺寸是什么

减速机配件的尺寸是什么

注:①同表11-1中注①。

②rmin、r1min分别为r、ri的单向最小倒角尺寸;ramax、rbmax分别为ra、rb的单向最大倒角尺寸。

③后缀带E为加强型圆柱滚子轴承,应优先选用。

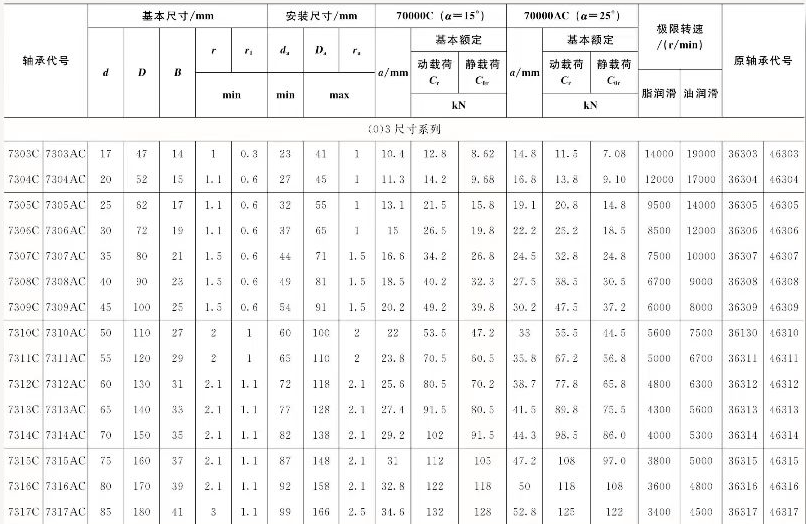

表11-3 角接触球轴承(GB/T292-2007)


减速机用什么轴承

减速机轴承怎么选择

减速机配件轴承的安装尺寸是什么

减速机轴承的安装尺寸是什么

减速机配件滚动轴承的参数是什么

减速机配件单轴承的安装尺寸是什么

注:表中C值,对(1)0、(0)2系列为真空脱气轴承钢的负荷能力,对(0)3、(0)4系列为电炉轴承钢的负荷能力。

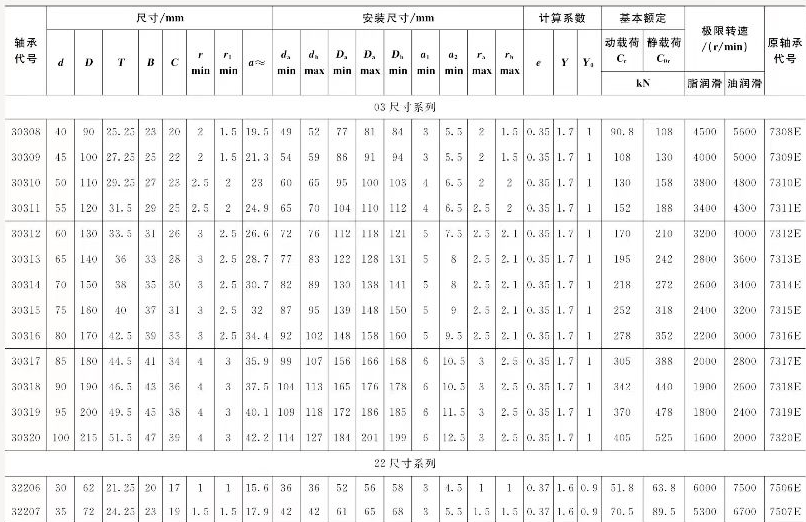

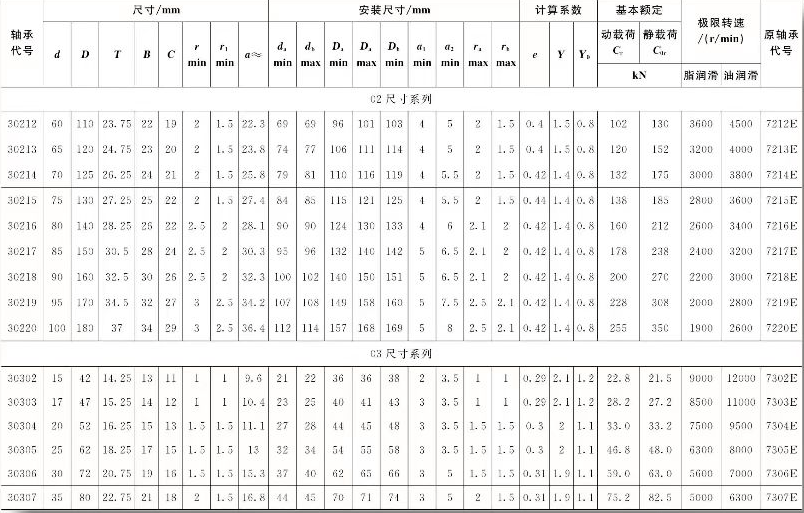

表11-4 单列圆锥滚子轴承(GB/T297-1994)


减速机配件轴承应该怎么选择

减速机配件轴承的安装尺寸是什么

减速机配件滚动轴承的尺寸是什么

减速机轴承的尺寸是什么

减速机配件滚动轴承的安装尺寸是什么

注:同表11-1中注①、②。

图11-5 角接触轴承的轴向游隙

减速机配件轴承的安装尺寸是什么

以上是沧州迪赛减速机械为大家介绍的有关于减速机配件——滚动轴承的内容(文章出处《机械设计课程设计》),如果您想了解更多有关于减速机配件及滚动轴承的内容,请咨询沧州迪赛减速机械官网客服。
