迪赛减速机 > 摆线针轮减速机 > B系列摆线针轮减速机

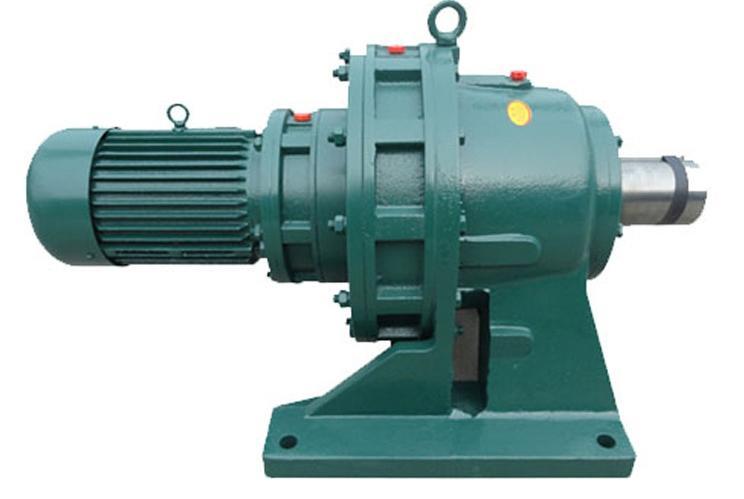

  • 产品名称: B系列摆线针轮减速机

  • 产品类型: 摆线针轮减速机

  • 产品型号:

  • 发布时间: 2017-10-06


产品描述

B行星摆线针轮减速机用途
B摆线针轮减速机采用摆线针齿啮合、行星式传动原理,所以通常也叫行星摆线针轮减速机,行星摆线针轮减速机可以广泛的应用于石油、环保、化工、水泥、输送、纺织、制药、食品、印刷、起重、矿山、冶金、建筑、发电等行业,做为驱动或减速装置。其独特的平稳结构在许多情况下可替代普通圆柱齿轮减速机及蜗轮蜗杆减速机,因此,行星摆线针轮减速机在各个行业和领域被广泛的使用,受到广大用户的普遍欢迎。
B行星摆线针轮减速机原理
当输入轴带着偏心套转动一周时,由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故,摆线轮的运动成为既有公转又有自转的平面运动,在输入轴正转周时,偏心套亦转动一周,摆线轮于相反方向转过一个齿从而得到减速,再借助W输出机构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。
在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个称为转臂的滚柱轴承,形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组环形排列的针齿相啮合,以组成齿差为一齿的内啮合减速机构,(为了减小摩擦,在速比小的减速机中,针齿上带有针齿套)。
B行星摆线针轮减速机产品特点
1. 传动比大。一级减速时传动比为1/6--1/87。两级减速时传动比为1/99--1/7569;三级传动时传动比为1/5841--1/658503。另外根据需要还可以采用多级组合,速比达到指定大。
2. 传动效率高。由于啮合部位采用了滚动啮合,一般一级传动效率为90%--95%。
3. 结构紧凑,体积小,重量轻。体积和普通圆柱齿轮减速机相比可减小2/1--2/3。
4. 故障少,寿命长。主要传动啮合件使用轴承钢磨削制造,因此机械性能与耐磨性能均佳,又因其为滚动摩擦,因而故障少,寿命长。
5. 运转平稳可靠。因传动过程中为多齿啮合,所以使之运转平稳可靠,噪声低。
6. 拆装方便,容易维修。
7. 过载能力强,耐冲击,惯性力矩小,适用于起动频繁和正反转运转的特点。
  B行星摆线针轮减速机技术规格
1 /机型号:
按传动比分为:一级、二级、三级。
一级有十种机型:B0,B1,B2,B3,B4,B5,B6,B7,B8,B9
两级有9种机型:B20;B31,B41,B52,B53,B63,B74,B84,B95。
按结构型式分为:卧式、立式、双轴型、直联型、接盘型。
2、传动比:
一级减速的传动比有:9,11,17,21,23,25,29,35,43,47,59,71,87。
两级减速的传动比有:99,121,187,289,319,385,473,493,595,649,731,841,1003,1225,1505,1849,2065,2537,3045,3481,5133。
三级减速的传动比有:5841-658530
B行星摆线针轮减速机使用条件
1、B行星摆线针轮减速机允许使用在连续工作制的场合,同时允许正、反两个方向运转。
2、输入轴的转速额定转数为1500转/分,在输入功率大于18.5千瓦时建议采用960转/分的6极电机配套使用。
3、卧式安装摆线针轮减速机的工作位置均为水平位置。在安装时的水平倾斜角一般小于15°。在超过15°时应采用其他措施保证润滑充足和防止漏油。
4、B行星摆线针轮减速机的输出轴不能受较大的轴向力和径向力,在有较大轴向力和径向力时须采取其他措施。
B行星摆线针轮减速机润滑
1、卧式B行星摆线针轮减速机在正常情况下采用油池润滑,油面高度保持在视油窗的中部即可,在工作条件恶劣,环境温度处于高温时可采用循环润滑。
2、B行星摆线摆线针轮减速机在常温下一般选用40#或50#机械油润滑,为了提高减速机的性能、延长摆线针轮减速机的使用寿命,建议采用70#或90#极压齿轮油,在高低温情况下工作时也可应重新考虑润滑油。
3、立式安装B行星摆线摆线针轮减速机要严防油泵断油,以避免减速机的部件损坏。
4、加油时可旋开机座上部的通气帽即可加油。放油时旋开机座下部的放油塞,即可放出污油。该减速机出厂时内部无润滑油。
5、加油运转100小时应更换新油,(并将内部污油冲干净)以后再连续工作,每半年更换一次(8小时工作制),如果工作条件恶劣可适当缩短换油时间,实践证明减速机的经常清洗和换油(如3-6个月)对于延长减速机的使用寿命有着重要作用。在使用过程中应经常补充润滑油。
B行星摆线针轮减速机安装
1、在B行星摆线针轮减速机的输出轴上加装联轴器、皮带轮、链轮等联结件时不允许采用直接捶击方法,因该减速机的输出轴结构不能承受轴向的捶击力,可用轴端螺孔旋入螺钉压入联结件。
2、输出轴及输入轴的轴径选用GB1568-79配合。
3、B行星摆线针轮减速机上的吊环螺钉只限起吊减速机用。
4、在基础上安装减速机时,应校准减速机的安装中心线标高,水平度及其相连部分的相关尺寸。校准装动轴的同心度不应超过联轴器所允许的范围。
5、B行星摆线针轮减速机校准时,可用钢制垫块或铸铁垫块进行,垫块在高度方面不超过三块,也可用契铁进行,但减速机校准后应换入平垫块。
6、垫块的配置应避免引起机体变形,应按基础螺栓两边对称排列,其相互距离能足够使水浆在灌溉时自由流通。
7、水泥浆的灌溉应密实,不可有气泡、空隙和其他缺陷。 减速比:输入转速与输出转速之比。 级数:行星齿轮的套数。一般可以达到三级,效率会有所降低。 满载效率:负载情况下(故障停止输出扭矩),减速机的传递效率。 工作寿命:减速机在额定负载下,额定输入转速时的累计工作时间。 额定扭矩:是额定寿命允许的长时间运转的扭矩。当输出转速为100转/分,减速机的寿命为平均寿命,超过此值时减速机的平均寿命会减少。当输出扭矩超过两倍时减速机故障。
B行星摆线针轮减速机噪音
单位分贝dB(A),此数值实在输入转速3000转/分,不带负载,距离减速机1米距离时测量值。 回差:将输入端固定,是输出端顺时针和逆时针方向旋转,当输出端承受正负2%额定扭矩时,减速机输出端由一个微小的角位移,此角位移即为回程间隙。单位是"分",即一度的1/60。 以下是列举出的部分传动比: 摆线针轮减速机单级摆线(BW.BWY.BWD,BL.BLY,BLD) 机型号有: B0,B1,B2,B3,B4,B5,B6,B7,B8,B9
B行星摆线针轮减速机常见故障及排除方法
B行星摆线针轮减速机在长期运行中,常会出现磨损、渗漏等故障,最主要的几种是:
1、B行星摆线针轮减速机轴承室磨损,其中又包括壳体轴承箱、箱体内孔轴承室、变速箱轴承室的磨损减速机是企业的主要设备之一,在运行过程中一旦出现配合间隙将给传动轴及传动齿轮造成严重损伤,造成重大的停机停产事故,企业将蒙受巨大的经济损失。减速机轴承室一旦出现磨损,部件的更换费用高昂,制造周期较长,一般修复方法为拆卸补焊后机加工或扩孔镶钢套等,费时费力,而且费用高昂。西方国家多用高分子复合材料解决减速机轴承室的磨损问题,其中应用效果较好的是美嘉华系列,其具有机械性能及良好的可塑性,在保证设备正常运转的情况下大大缩短了设备的修复时间,为企业创造巨额的经济价值。该类问题一般难以用补焊的工艺方法修复解决,铸铁的焊接性不好且焊接时容易对零件造成更为严重的二次损伤,更换费用高时间长。美嘉华高分子复合材料特有的抗压强度、良好的塑性变形及超强的机加工性能,在修复此类问题时体现出快速、方便、耐用的特性,为企业节省大量宝贵的停机停产时间,并且使得企业学会了一套新的维修维护技术,在再次遇到类似问题时,企业可以自主解决。
2、B行星摆线针轮减速机减速机齿轮轴轴径磨损,主要磨损部位在轴头、键槽等
3、B行星摆线针轮减速机减速机传动轴的轴承位磨损4、B行星摆线针轮减速机减速机结合面渗漏针对磨损问题,企业传统解决办法是补焊或刷镀后机加工修复,但两者均存在一定弊端:补焊高温产生的热应力无法完全消除,易造成材质损伤,导致部件出现弯曲或断裂;而电刷镀受涂层厚度限制,容易剥落,且以上两种方法都是用金属修复金属,无法改变“硬对硬”的配合关系,在各力综合作用下,仍会造成再次磨损。对一些大的轴承企业更是无法现场解决,多要依赖外协修复。当代西方国家针对以上问题多使用高分子复合材料的修复方法,而应用较多的有美嘉华技术产品,其具有超强的粘着力,优异的抗压强度等综合性能。应用高分子材料修复,可免拆卸免机加工既无补焊热应力影响,修复厚度也不受限制,同时产品所具有的金属材料不具备的退让性,可吸收设备的冲击震动,避免再次磨损的可能,并大大延长设备部件的使用寿命,为企业节省大量的停机时间,创造巨大的经济价值。而针对渗漏问题,传统方法需要拆卸并打开减速机后,更换密封垫片或涂抹密封胶,不仅费时费力,而且难以确保密封效果,在运行中还会再次出现泄漏。美嘉华高分子材料可现场治理渗漏,材料具备的优越的粘着力、耐油性及350%的拉伸度,克服减速机振动造成的影响,很好地为企业解决了减速机渗漏问题。
5、B行星摆线针轮减速机齿轮箱、轴承箱、螺纹密封、机械密封等部位,由于长时间大扭矩机械运动,齿轮箱啮合间隙变大,造成较大的噪音及设备振动。加之密封部位长期处于高速、高温状态下运行,密封部位渗漏油情况时有发生。由于设备运行过程中渗油严重,给安全生产带来众多弊端,传统方法是需要长时间停机拆卸更换密封垫和处理结合面,在设备运行中想要实现有效的治理,传统方法不可能实现B系列摆线减速机
