迪赛减速机 > 升降机 > SWL10M-1AII-500FZ丝杆升降机

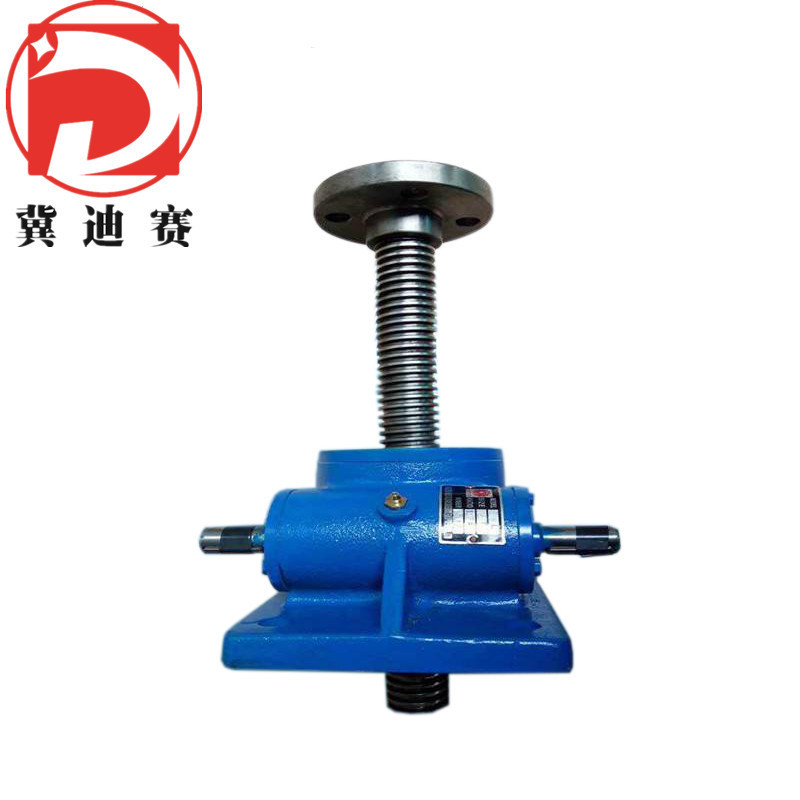

  • 产品名称: SWL10M-1AII-500FZ丝杆升降机

  • 产品类型: 升降机

  • 产品型号:

  • 发布时间: 2019-07-30


产品描述

SWL丝杆升降机批发JWM丝杆升降机厂家SWL蜗轮丝杆升降机概述

SWL系列蜗轮丝杆升降机是一种基础起重部件,符合JB/T8809—1998(原JB/ZQ4391—86)标准。该产品可广泛用于机械、冶金、建筑、化工、文化卫生等各个行业。承载能力2.5—120T。具有结构紧凑、体积小、重量轻、动力源广泛、噪音小、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等优点。具有提升、降落、推进、翻转等功能,可以单台或组合使用。能按一定程序准确地控制调整提升或推进的高度,可以用电动机或其它动力直接带动,也可以手动。最输入转速1500r/min,最提升速度2.7m/min。有不同的结构型式和装配方式,提升高度按用户的要求制造。该装置可以自锁。

SWL蜗轮丝杆升降机型式和标记

1、SWL蜗轮丝杆升降机结构型式

SWL蜗轮丝杆升降机按结构型式分为:

1型-丝杠同时作旋转运动和轴向移动;

2型-丝杠作旋转运动。丝杠上的螺母作轴向移动。

  2、SWL蜗轮丝杆升降机装配型式

SWL蜗轮丝杆升降机每种结构型式又分为两种装配型式:

A型-丝杠(或螺母)向上移动;

B型-丝杠(或螺母)向下移动。

  3、SWL蜗轮丝杆升降机丝杠头部型式

1型结构型式的丝杠头部分为:

I(圆柱型)、II(法兰型)、III(螺纹型)、IV(扁头型)四种型式。

2型结构型式的丝杠头部分为:I(圆柱型)和III(螺纹型)两种形式。

  4、SWL蜗轮丝杆升降机传动比

SWL蜗轮丝杆升降机分为两种传动比,即普通(P)和慢速(M)。

  5、SWL蜗轮丝杆升降机丝杠的防护

1型SWL蜗轮丝杆升降机丝杠的防护分为:基本型、防旋转型(F)和带防护罩型(Z);

2型SWL蜗轮丝杆升降机丝杠的防护分为:基本型和带防护罩型(Z)
